Rundinstrumententausch auf der Flybridge
Das Problem
Meine Bayliner 2556 Fly fährt mit einem Mercruiser Diesel D219 (C696012-D850124 1990-93). Das Boot ist Bj. 1993. Der Z-Antrieb ist ein Bravo 2, two oder II. Die Instrumente auf der Flybridge funktionieren nur noch sporadisch. Meine Idee ist die Daten von den Anzeigen unten abzugreifen und via NMEA2000 nach oben in die Flybridge auf ein Display zu leiten.

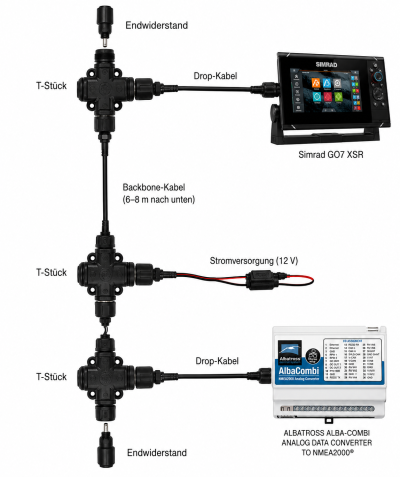

Komponentenliste
| Anzahl | Bereich | Produkt | Händler | Gesamt Preis | Anmerkungen |
| 1 | Nmea2000 Converter | ALBATROSS ALBA-COMBI ANALOG DATA CONVERTER TO NMEA2000 | Amazon.de | 400€ | Hat zur Konfiguration ein Web-Interface. |
| 1 | MFD | Simrad GO7 XSR Combo mit HDI Skimmer1) | Amazon.de | 750€ | |
| 1 | Backbone | NMEA 2000 N2K Backbone Drop Cable IP67 Micro-Change M12 A Code 5-poliges Verlängerungskabel, Stecker auf Buchse, für Garmin Lowrance Simrad DeviceNet (10m/32,8Fuß) | Amazon.de | 77€ | |
| 1 | Terminatoren | NMEA 2000 N2k M12 Stecker Buchse Abschlusswiderstand Marine Micro-Change Abschlusswiderstand mit 120 Ohm für Lowrance Simrad Garmin CAN Bus (Stecker+Buchse) | Amazon.de | 23€ | |
| 3 | T-Stücke | NMEA 2000 N2k T-Anschluss IP67 Micro-Change M12 5-poliges Gewinde Marine Stecker auf Buchse Drop Backbone Kabel Adapter für Garmin Lowrance Simrad B&G Navico Maretron Networks Boot Yacht | Amazon.de | 87€ | |
| 1 | Stromanschluß | NMEA 2000 N2K T-Netzkabel mit Sicherung, IP67, Marine-Qualität, M12, 5-poliger Stecker auf Buchse, Rückgrat, für Lowrance Simrad B&G Navico Garmin-Netzwerke (1,5 m) | Amazon.de | 25€ | |
| 2 | Drop-Kabel | NMEA 2000 N2K Backbone Drop Kabel IP67 Micro-Change M12 A Code 5 Pin Stecker auf Buchse Verlängerungskabel für Garmin Lowrance Simrad B&G Navico DeviceNet CANOpen Can Bus Actuator Sensor (0,5 m) | Amazon.de | 44€ | |
| 1 | Eigene2 System | Industrial ESP32-S3 Control Board with RS485 & CAN Bus, WiFi-Bluetooth 5, 240MHz Dual-Core Processor, Rail Mount Enclosure, IoT Automation, Fits Arduino | Amazon.de | 29€ | |
| 1 | Eigenes System | NMEA 2000 N2K Backbone Drop Kabel IP67 Micro-Change M12 A Code 5 Pin Stecker auf Buchse Verlängerungskabel für Garmin Lowrance Simrad B&G Navico DeviceNet CANOpen Can Bus Actuator Sensor (0,5 m) | Amazon.de | 22€ | |
| Summe mit Display | 1406€ | |
| Summe mit Tablet | 707€ | |
— Kai Erich Truth 2026/06/07 20:00 → 2
